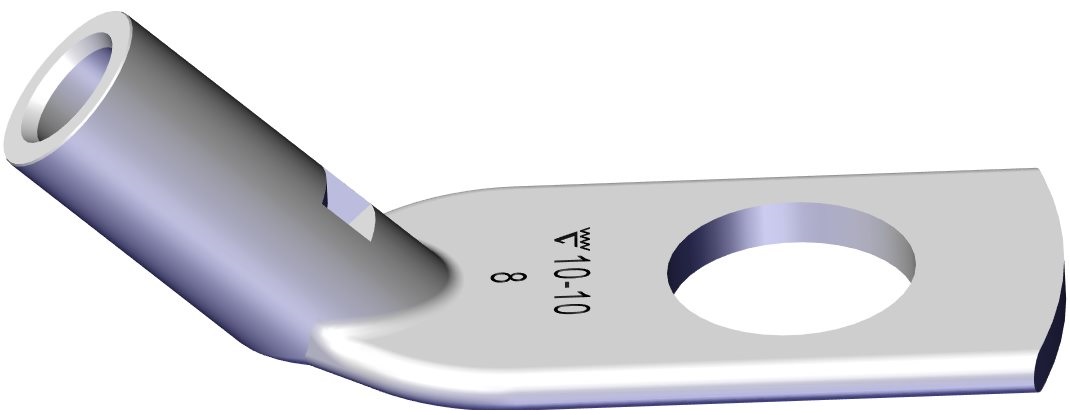

KRF Vinkelkabelsko 45°, 10 - 300 mm²

KR10-10-45GR

  • Materiale: Cu 99,95%, fortinnet Cu/Sn.
  • Med inspektionshul.
  • For fåtrådige (klasse 2) og mangetrådige (klasse 5) Cu-ledere.
  • Til mangetrådige Cu-ledere, anbefales kontaktpresning med DUAL-systemet.

Eksempel på mærkning af KR: Elpress logo 10-10 8 (lasken)

10 = mm². 10 = laskehul til M10. 8 = Bakkenr.

Vinklet kobber rørkabelsko 45° til til 10 mm² fåtrådige (klasse 2) og mangetrådige (klasse 5) Cu-ledere iht. IEC 60228.

Med et M10-hul i lasken.

Anvendes sammen med Elpress-certificeret System PVL350, 600, 1300 eller 250, med bakkenr. 8.

  • RoHS
  • SYSELP
  • CE
  • UKCA
Tilføj til kurv Lave en produktfolder
Artikelnummer: 7301-125200
EAN-nummer: 7393487016088

A (mm): 19
W (mm): 16
N (mm): 11.5
N1 (mm): 13.5
P (mm): 25
d (mm): 5
D (mm): 8
t (mm) - materialetykkelse: 2
s (mm) - afisoleringslængde: 11

Skrue: M10
Vinkel (°): 45
Inspektionshul: Ja

AWG/MCM Cu: 8 AWG
mm² Cu: 10
Overfladebeskyttelse: Tinbelagt
Forbindende vinkel: 45°
Flangeform: Ringform
Lederkategori: Flere
Antal monteringshuller: 1
Materiale: Kobber
Boltdimension metrisk (M): 10
Med syns-hul: Ja
AWG størrelse: 8
Antal per pakke: 100

Nettovægt (kg): 0.011
Højde FP (mm): 70
Dybde FP (mm): 90
Bredde FP (mm): 90
