KRFS-Rohrkabelschuhe 50-400 mm² mit schmalem Anschlussflansch

KRFS120-8

Material: Cu 99,95 %, Cu verzinnt (Cu/Sn).
Sichtloch.
Zum Crimpen mehrdrähtiger (Klasse 2) und feindrähtiger (Klasse 5) Cu-Leiter wird das Dual-System empfohlen.

UL-zertifiziert, DNV-zertifiziert.

Kennzeichnungsbeispiel KRFS: 17 (Hals) Elpress Logo 70 10F (Platte)

17 = Pressbacke Nr. 70 = mm² 10 = Plattenbohrung für M10 F = Typ KRF für mehrdrähtige und flexible Leiter.

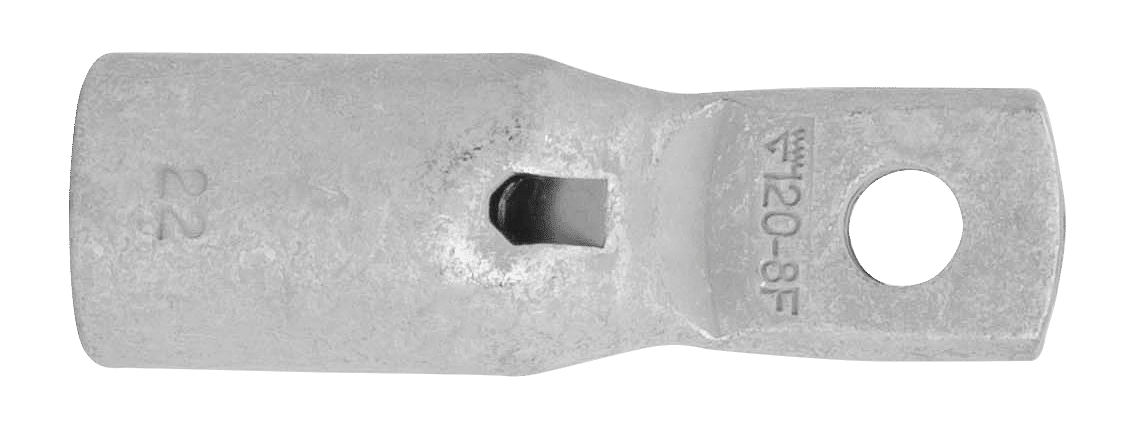

Rohrkabelschuh mit schmaler Platte für feindrähtige (Klasse 5) und mehrdrähtige (Klasse 2) Kupferleiter (gemäß IEC 60228), 120 mm², Platte mit M-8-Loch. Verwendung mit den zertifizierten Elpress-Systemen V600, DV1300, DV250.

In den Warenkorb Eine Produktbroschüre erstellen

Artikelnummer: 7301-291300

EAN: 7393487062047

W (mm): 19

N (mm): 11

N1 (mm): 13.5

P (mm): 24.5

f (mm): 1

d (mm): 17

D (mm): 22

L (mm): 67

t (mm) - materialstärke: 5.9

s (mm) - abisolierlänge: 27

Schraube: M8

Sichtloch: Ja

AWG/MCM Cu: 4/0 AWG

mm² Cu: 120

Oberflächenbehandlung: Verzinnt

Anschlusswinkel: 180° (horizontal)

Flanschform: Ringform

Leiterkategorie: Mehrere

Anzahl Befestigungslöcher: 1

Werkstoff: Kupfer

Anschlussgewindemaß metrisch (M): 8

Mit Sichtloch: Ja

Schmale Flanschausführung: Ja

AWG-Größe: 0000

Anzahl pro Packung: 25

Nettogewicht (kg): 0.074

Verpackungshöhe (mm): 145

Verpackungstiefe (mm): 180

Verpackungsbreite (mm): 87
