KRFS-Rohrkabelschuhe 50-400 mm² mit schmalem Anschlussflansch

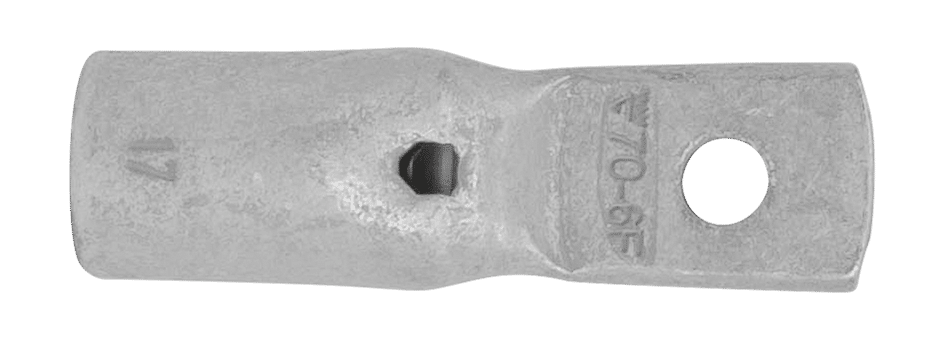

KRFS70-6

  • Material: Cu 99,95 %, Cu verzinnt (Cu/Sn).
  • Sichtloch.
  • Zum Crimpen mehrdrähtiger (Klasse 2) und feindrähtiger (Klasse 5) Cu-Leiter wird das Dual-System empfohlen.
  • UL-zertifiziert, DNV-zertifiziert.

Kennzeichnungsbeispiel KRFS: 17 (Hals) Elpress Logo 70 10F (Platte)

17 = Pressbacke Nr. 70 = mm² 10 = Plattenbohrung für M10 F = Typ KRF für mehrdrähtige und flexible Leiter.

Rohrkabelschuh mit schmaler Platte für feindrähtige (Klasse 5) und mehrdrähtige (Klasse 2) Kupferleiter (gemäß IEC 60228), 70 mm², Platte mit M-6-Loch. Verwendung mit den zertifizierten Elpress-Systemen PVL350, V600, DV1300, DV250.

  • REACH
  • RoHS
  • DNV
  • SYSELP
  • CE
  • UKCA
In den Warenkorb Eine Produktbroschüre erstellen
Artikelnummer: 7301-290400
EAN: 7393487061965

W (mm): 17
N (mm): 11
N1 (mm): 12.5
P (mm): 23.5
f (mm): 1
d (mm): 13
D (mm): 17
L (mm): 58
t (mm) - materialstärke: 4.5
s (mm) - abisolierlänge: 22

Schraube: M6
Sichtloch: Ja

AWG/MCM Cu: 2/0 AWG
mm² Cu: 70
Oberflächenbehandlung: Verzinnt
Anschlusswinkel: 180° (horizontal)
Flanschform: Ringform
Leiterkategorie: Mehrere
Anzahl Befestigungslöcher: 1
Werkstoff: Kupfer
Anschlussgewindemaß metrisch (M): 6
Mit Sichtloch: Ja
Schmale Flanschausführung: Ja
AWG-Größe: 00
Anzahl pro Packung: 50

Nettogewicht (kg): 0.041
Verpackungshöhe (mm): 145
Verpackungstiefe (mm): 180
Verpackungsbreite (mm): 87



Finden Sie auf einfache Weise das richtige Werkzeug für Ihre Verbindung



Mit Hilfe der Elpress „Werkzeugsuche“ erhalten Sie Informationen darüber, welche Gesenke, Dorne, Matrizen, Presswerkzeuge und Pumpen Sie zusammen verwenden können, um eine Kontaktpressung gemäß System Elpress durchzuführen.
