KRFS-Rohrkabelschuhe 50-400 mm² mit schmalem Anschlussflansch

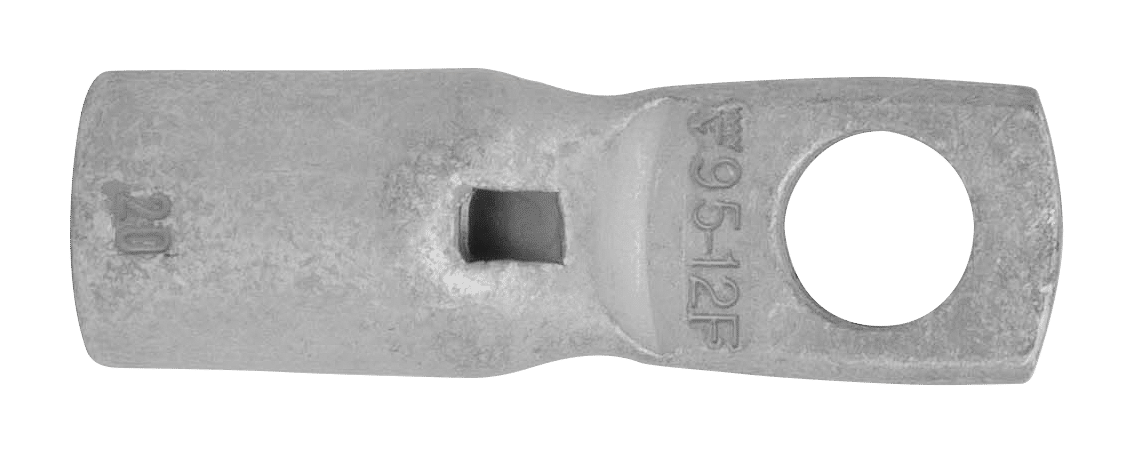

KRFS95-12

  • Material: Cu 99,95 %, Cu verzinnt (Cu/Sn).
  • Sichtloch.
  • Zum Crimpen mehrdrähtiger (Klasse 2) und feindrähtiger (Klasse 5) Cu-Leiter wird das Dual-System empfohlen.
  • UL-zertifiziert, DNV-zertifiziert.

Kennzeichnungsbeispiel KRFS: 17 (Hals) Elpress Logo 70 10F (Platte)

17 = Pressbacke Nr. 70 = mm² 10 = Plattenbohrung für M10 F = Typ KRF für mehrdrähtige und flexible Leiter.

Rohrkabelschuh mit schmaler Platte für feindrähtige (Klasse 5) und mehrdrähtige (Klasse 2) Kupferleiter (gemäß IEC 60228), 95 mm², Platte mit M12-Loch. Verwendung mit den zertifizierten Elpress-Systemen V600, DV1300, DV250.

  • REACH
  • RoHS
  • DNV
  • SYSELP
  • UL
  • CE
  • UKCA
In den Warenkorb Eine Produktbroschüre erstellen
Artikelnummer: 7301-291100
EAN: 7393487062023

W (mm): 20
N (mm): 12
N1 (mm): 15
P (mm): 27
f (mm): 1
d (mm): 15
D (mm): 20
L (mm): 64
t (mm) - materialstärke: 5.4
s (mm) - abisolierlänge: 25

Schraube: M12
Sichtloch: Ja

AWG/MCM Cu: 3/0 AWG
mm² Cu: 95
Oberflächenbehandlung: Verzinnt
Anschlusswinkel: 180° (horizontal)
Flanschform: Ringform
Leiterkategorie: Mehrere
Anzahl Befestigungslöcher: 1
Werkstoff: Kupfer
Anschlussgewindemaß metrisch (M): 12
Mit Sichtloch: Ja
Schmale Flanschausführung: Ja
AWG-Größe: 000
Anzahl pro Packung: 50

Nettogewicht (kg): 0.061
Verpackungshöhe (mm): 145
Verpackungstiefe (mm): 180
Verpackungsbreite (mm): 87
