KS/KSF Stoßverbinder 0,75-800 mm²

KSF16

  • Material: Cu 99,95 %, Cu verzinnt (Cu/Sn).
  • Sichtloch und Kabelstopp.
  • UL-zertifiziert, DNV-zertifiziert.

Kennzeichnungsbeispiel: 20 95F (Elpress-Logo ist Teil der Kennzeichnung)

20 = Pressbacke Nr. 95 = mm² F = Typ KSF für mehrdrähtige und flexible Leiter 111 = Schirmleiter mm²

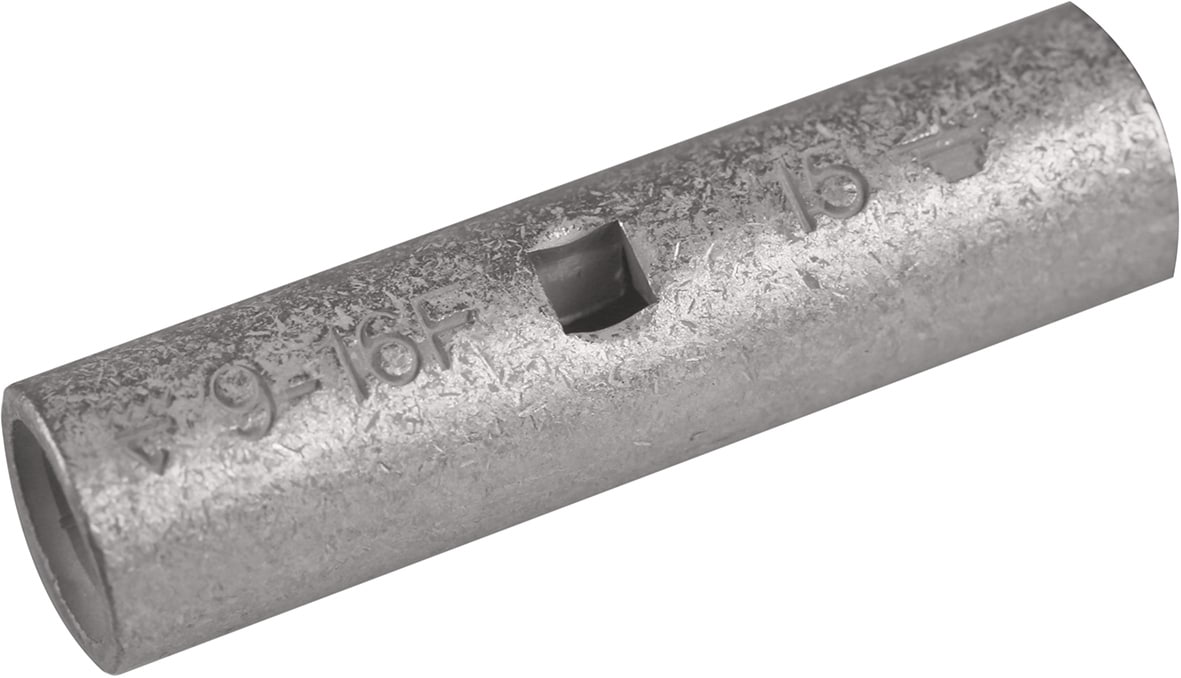

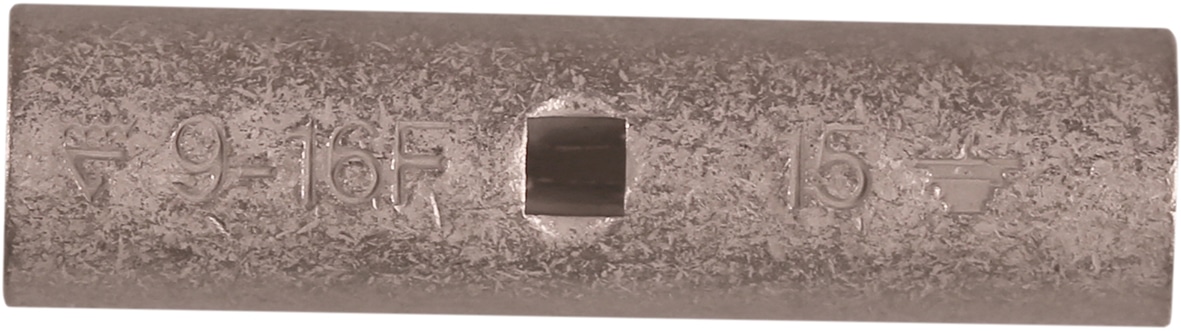

Unisolierter Stoßverbinder für feindrähtige (Klasse 5) und mehrdrähtige (Klasse 2) Cu-Leiter, 16 mm². Verwendung mit den zertifizierten Elpress-Systemen V600, V1300, V250.

  • REACH
  • RoHS
  • DNV
  • SYSELP
  • UL
  • CE
  • UKCA
In den Warenkorb Eine Produktbroschüre erstellen
Artikelnummer: 7303-000800
EAN: 7393487007895

d (mm): 6
D (mm): 9
L (mm): 35
s (mm) - abisolierlänge: 17

AWG/MCM Cu: 6 AWG
mm² Cu: 16
Schirmleiter (mm²): 15
Ausführung: UL-Version
Oberflächenbehandlung: Verzinnt
Isolierung: EV000494
Werkstoff: Kupfer
AWG-Bereich, min.: 6
AWG-Bereich, max.: 6
Nennquerschnitt, min. (mm²): 16
Geeignet für feindrähtige Leiter: Ja
Geeignet für Massivleiter: Ja
Suitable for stranded conductors: Ja
Geeignet für Rundleiter: Ja
Hülsenform: Kurz
Anzahl pro Packung: 100

Nettogewicht (kg): 0.01
Verpackungshöhe (mm): 70
Verpackungstiefe (mm): 90
Verpackungsbreite (mm): 90



Finden Sie auf einfache Weise das richtige Werkzeug für Ihre Verbindung



Mit Hilfe der Elpress „Werkzeugsuche“ erhalten Sie Informationen darüber, welche Gesenke, Dorne, Matrizen, Presswerkzeuge und Pumpen Sie zusammen verwenden können, um eine Kontaktpressung gemäß System Elpress durchzuführen.

Klicken Sie hier, um die Werkzeugsuche zu verwenden
