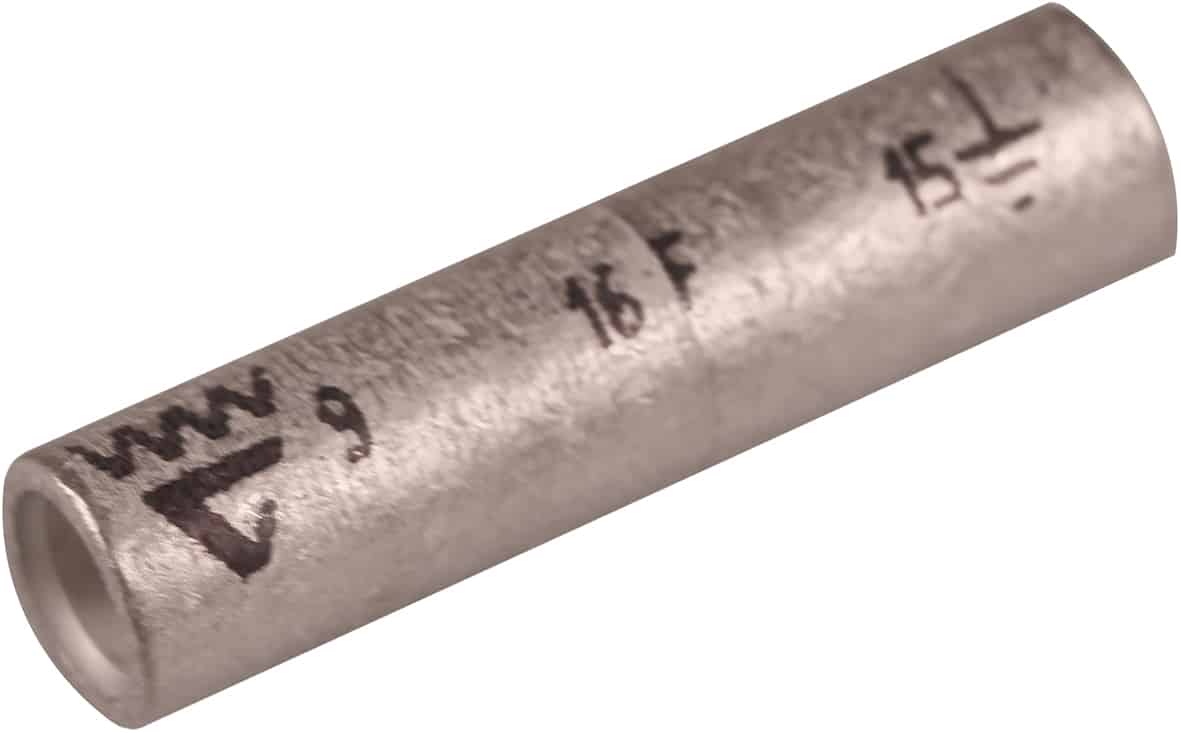

KS/KSF Stoßverbinder mit Zwischenwand 10-400 mm²

KSF16M

  • Material: Cu 99,95 %, Cu verzinnt (Cu/Sn).
  • Mit Zwischenwand zur Vermeidung eines Ölaustritts.
  • UL-zertifiziert, DNV-zertifiziert.

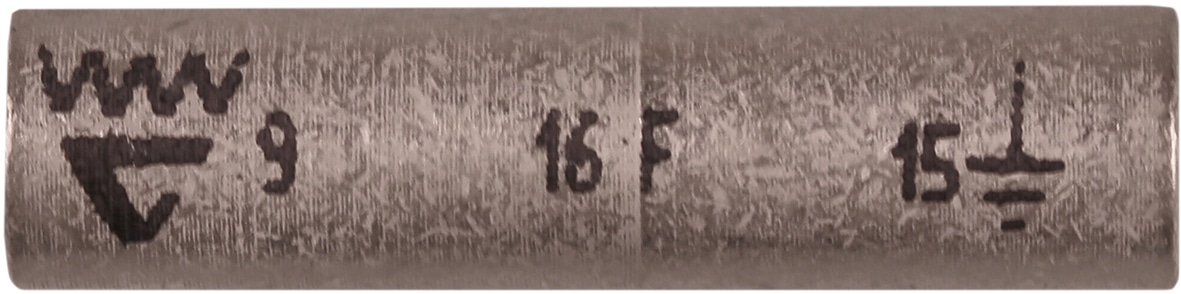

Kennzeichnungsbeispiel: 20 95F (Elpress-Logo ist Teil der Kennzeichnung)

20 = Pressbacke Nr. 95 = mm² F = Typ KSF für mehrdrähtige und flexible Leiter 111 = Schirmleiter mm²

Unisolierter Stoßverbinder für feindrähtige (Klasse 5) und mehrdrähtige (Klasse 2) Cu-Leiter, 16 mm². Verwendung mit den zertifizierten Elpress-Systemen V600, V1300, V250.

  • REACH
  • RoHS
  • DNV
  • SYSELP
  • CE
  • UKCA
In den Warenkorb Eine Produktbroschüre erstellen
Artikelnummer: 7303-102300
EAN: 7393487015685

d (mm): 6
D (mm): 9
L (mm): 37
s (mm) - abisolierlänge: 18

AWG/MCM Cu: 6 AWG
mm² Cu: 16
Schirmleiter (mm²): 15
Ausführung: Normale Version
Verbindungsart: Kreuzverbinder
Oberflächenbehandlung: Verzinnt
Isolierung: EV000494
Spannungspegel : Bis 35 kV
Werkstoff: Kupfer
AWG-Bereich, min.: 6
AWG-Bereich, max.: 6
Nennquerschnitt, min. (mm²): 16
Geeignet für feindrähtige Leiter: Ja
Geeignet für Massivleiter: Ja
Suitable for stranded conductors: Ja
Geeignet für Rundleiter: Ja
Hülsenform: Kurz
Anzahl pro Packung: 100

Nettogewicht (kg): 0.013
Verpackungshöhe (mm): 70
Verpackungstiefe (mm): 90
Verpackungsbreite (mm): 90



Finden Sie auf einfache Weise das richtige Werkzeug für Ihre Verbindung



Mit Hilfe der Elpress „Werkzeugsuche“ erhalten Sie Informationen darüber, welche Gesenke, Dorne, Matrizen, Presswerkzeuge und Pumpen Sie zusammen verwenden können, um eine Kontaktpressung gemäß System Elpress durchzuführen.

Klicken Sie hier, um die Werkzeugsuche zu verwenden
