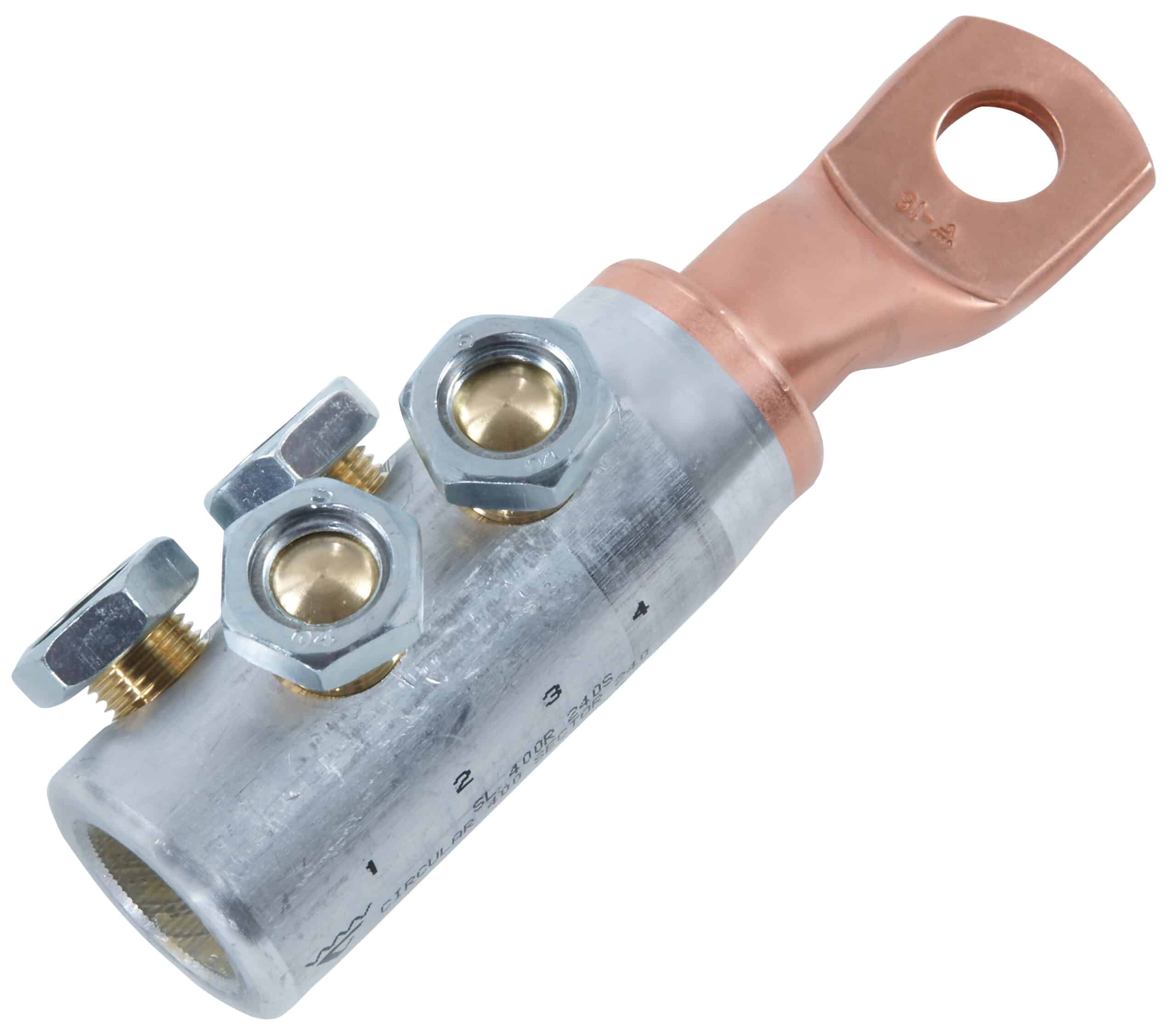

Schraubkabelschuhe 10-630 mm² (doppelseitige Schraube)

SL400R240S-20

  • Schraubenmaterial: Messing, minimiert die Reibung
  • Abrisskopfschraube
  • Spannungsbereich 1-36 kV
  • Erfüllt die Anforderungen der Norm IEC 61238-1:2003
  • Kabelschuhe aus Bimetall für beste Funktion

Schraubkabelschuh 1-36 kV, passend für Al- und Cu-Leiter der Klasse 1 und 2, Platte mit M20-Loch. Rundleiter 300-400 mm², Sektorleiter 240 mm².

  • REACH
  • RoHS
  • SYSELP
  • CE
  • UKCA
In den Warenkorb Eine Produktbroschüre erstellen
Artikelnummer: 7334-011000
EAN: 7393487033269

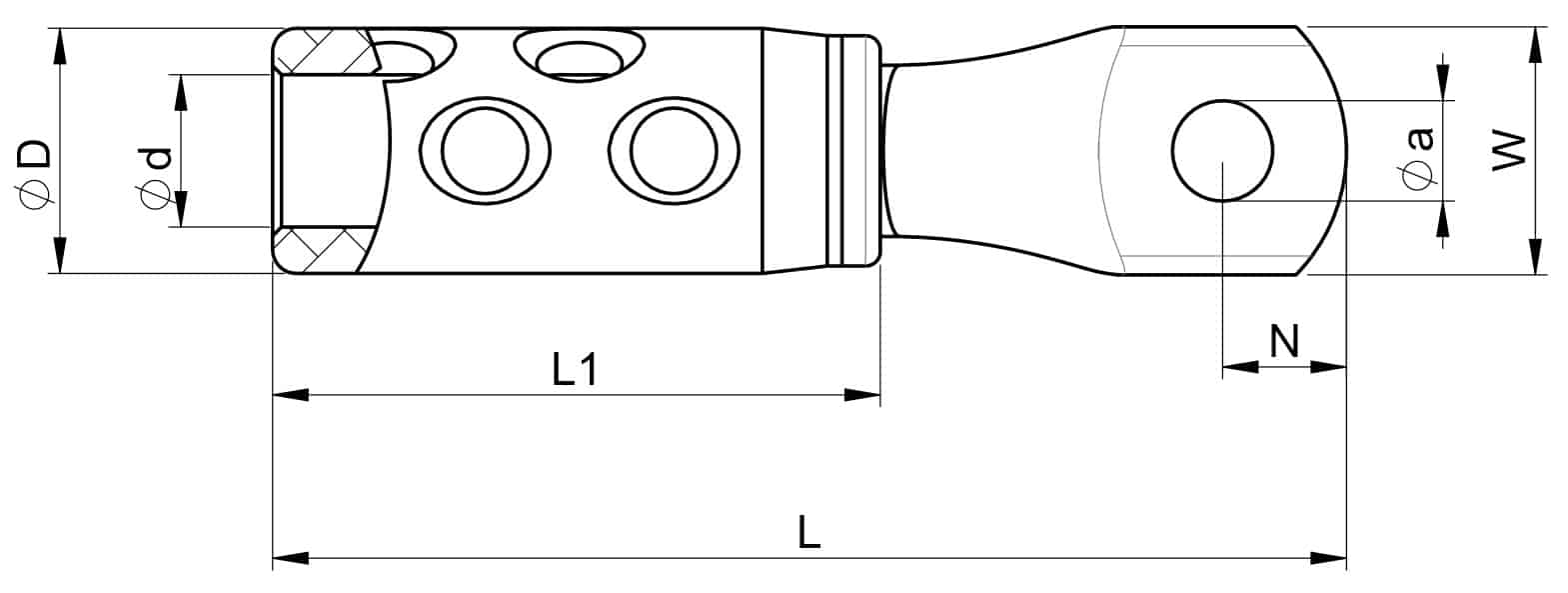

a (mm): 20
W (mm): 41.5
N (mm): 21
d (mm): 25.8
D (mm): 41,5
L1 (mm): 103
L (mm): 182
t (mm) - materialstärke: 9.6
s (mm) - abisolierlänge: 97

Schraube: M20
Max. Spannung (kV): 1-36

Kabeltyp rund (mm²): 300-400
Kabeltyp Sektor (mm²): 240
Anschlussgewindemaß metrisch (M): 20
Nennquerschnitt Kupfer, RM, min. (mm²): 300
Nennquerschnitt Kupfer, RM, max. (mm²): 400
Nennquerschnitt Kupfer, RE, min. (mm²): 300
Nennquerschnitt Kupfer, RE, max. (mm²): 400
Nennquerschnitt Kupfer, SM, min. (mm²): 240
Nennquerschnitt Kupfer, SM, max. (mm²): 240
Nennquerschnitt Aluminium, RM, min. (mm²): 300
Nennquerschnitt Aluminium, RM, max. (mm²): 400
Nennquerschnitt Aluminium, RE, min. (mm²): 300
Nennquerschnitt Aluminium, RE, max. (mm²): 400
Nennquerschnitt Aluminium, SM, min. (mm²): 240
Nennquerschnitt Aluminium, SM, max. (mm²): 240
Nennquerschnitt Aluminium, SE, min. (mm²): 240
Nennquerschnitt Aluminium, SE, max. (mm²): 240
Anzahl pro Packung: 1

Nettogewicht (kg): 0.72
Verpackungshöhe (mm): 34
Verpackungstiefe (mm): 220
Verpackungsbreite (mm): 125
