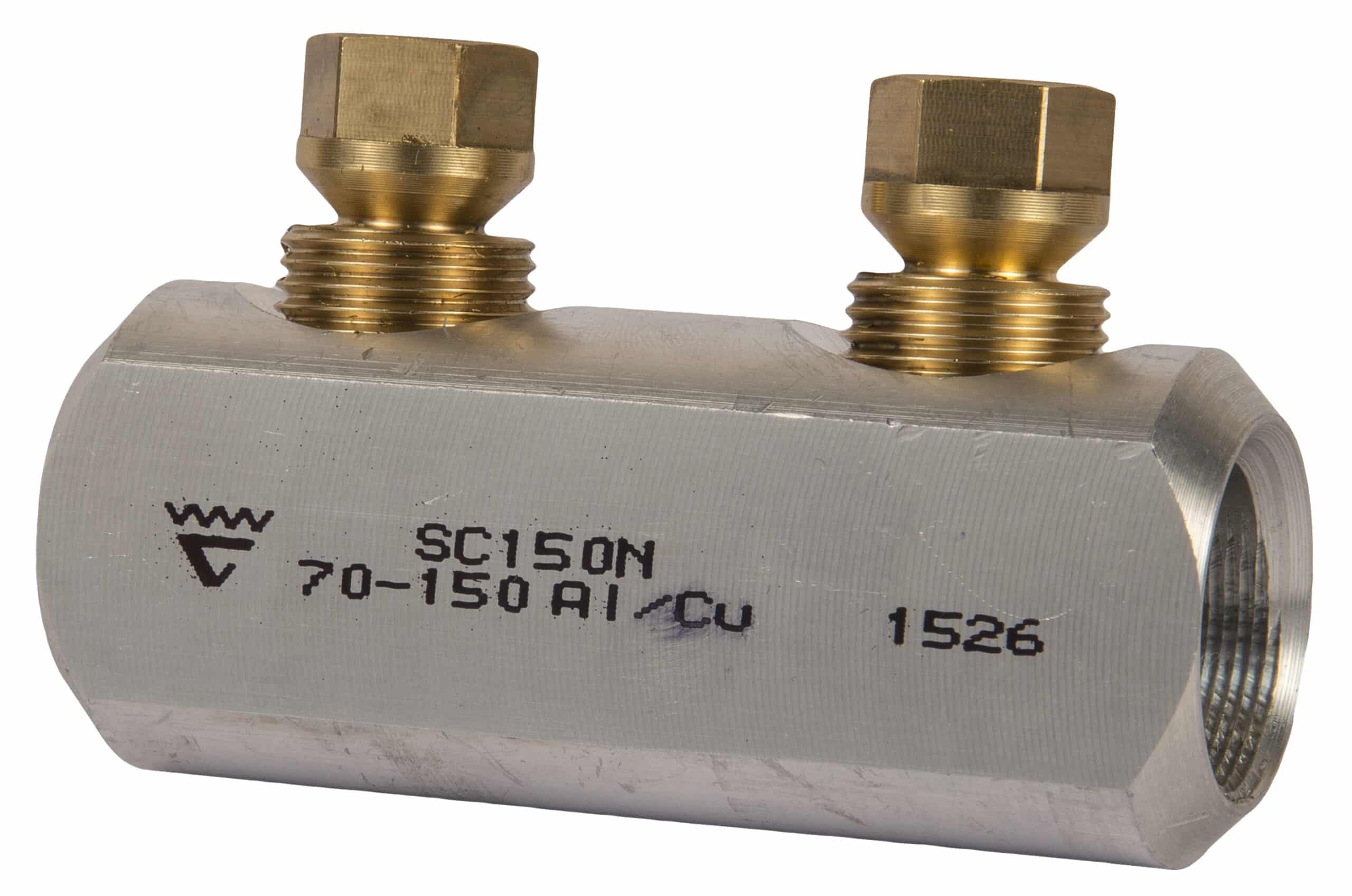

Schraubverbinder 10-240 mm² (Gewindeschraube)

SC150N

  • Schraubenmaterial: Messing, minimiert die Reibung
  • Einfache Handhabung durch Gewindeschrauben mit Abreißkopf
  • Mit Zwischenwand
  • Spannungsbereich: 1 kV
  • Erfüllt die Anforderungen der Norm IEC 61238-1:2003

Schraubverbinder 1 kV, passend für Al- und Cu-Leiter der Klasse 1 und 2. Rundleiter 70-150 mm², Sektorleiter 70-150 mm². Beim Verbinden von Schirmleitern mit 21-95 mm² kommt die Einlage SC150N/PEN zum Verbinden der Kupferabschirmung des Kabels zum Einsatz.

  • REACH
  • RoHS
  • SYSELP
  • CE
  • UKCA
In den Warenkorb Eine Produktbroschüre erstellen
Artikelnummer: 7320-011400
EAN: 7393487049291

d (mm): 19.5
D (mm): 23,0
L (mm): 80
s (mm) - abisolierlänge: 39

Max. Spannung (kV): 1

Schirmleiter (mm²): 120-146
Schirmleiter (mit Einlage), min. (mm²): 21-95 (SC150N/PEN)
Schirmleiter (mit Einlage), max. (mm²): 21-95 (SC150N/PEN)
Kabeltyp rund (mm²): 70-150
Kabeltyp Sektor (mm²): 70-150
Mit Abrisskopf: Ja
Nennquerschnitt Kupfer, RM, min. (mm²): 70
Nennquerschnitt Kupfer, RM, max. (mm²): 150
Nennquerschnitt Kupfer, RE, min. (mm²): 70
Nennquerschnitt Kupfer, RE, max. (mm²): 150
Nennquerschnitt Kupfer, SM, min. (mm²): 70
Nennquerschnitt Kupfer, SM, max. (mm²): 150
Nennquerschnitt Aluminium, RM, min. (mm²): 70
Nennquerschnitt Aluminium, RM, max. (mm²): 150
Nennquerschnitt Aluminium, RE, min. (mm²): 70
Nennquerschnitt Aluminium, RE, max. (mm²): 150
Nennquerschnitt Aluminium, SM, min. (mm²): 70
Nennquerschnitt Aluminium, SM, max. (mm²): 150
Nennquerschnitt Aluminium, SE, min. (mm²): 70
Nennquerschnitt Aluminium, SE, max. (mm²): 150
Anzahl pro Packung: 1

Nettogewicht (kg): 0.18
Verpackungshöhe (mm): 49
Verpackungstiefe (mm): 220
Verpackungsbreite (mm): 130
