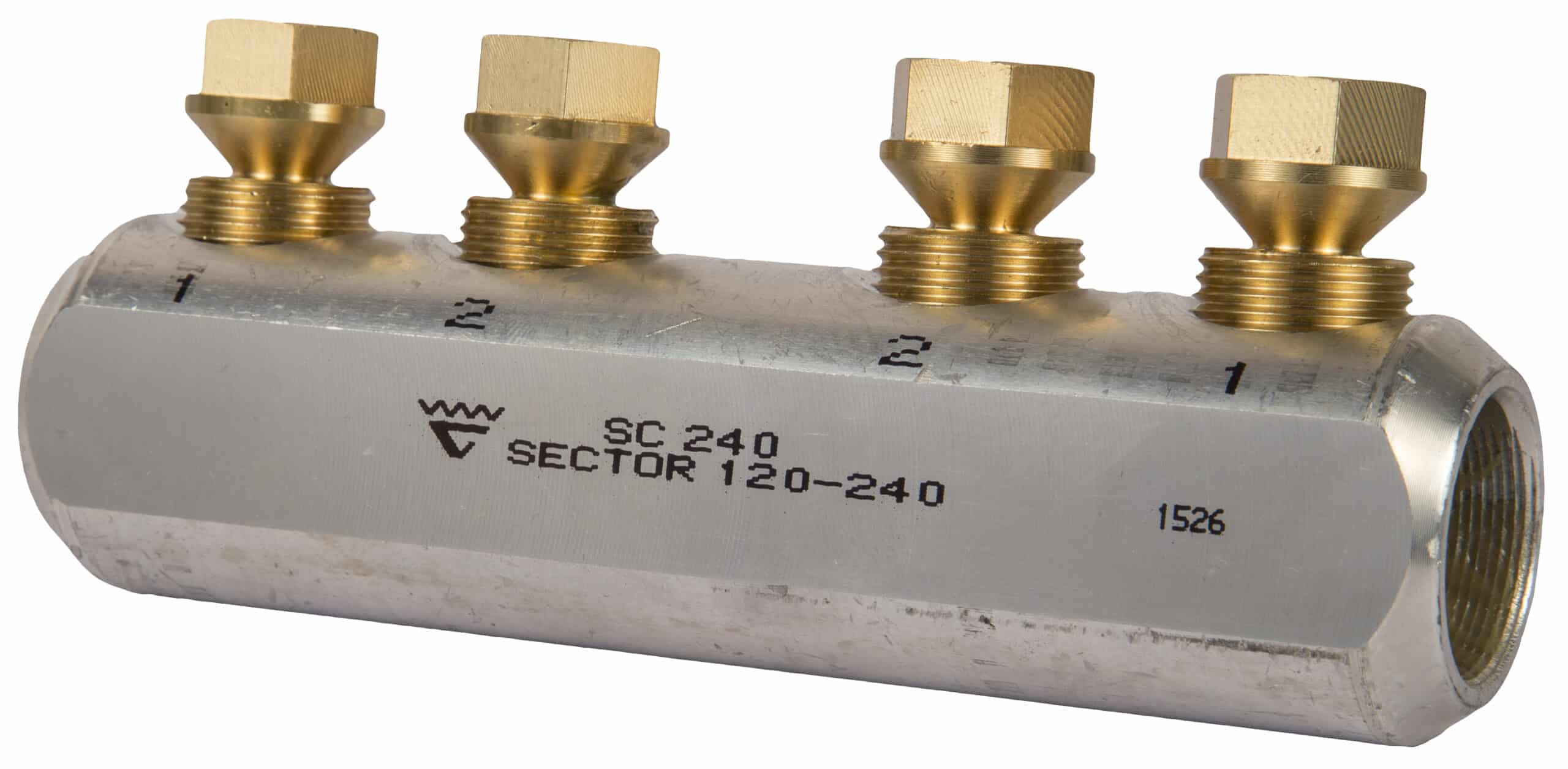

Schraubverbinder 10-240 mm² (Gewindeschraube)

SC240N

  • Schraubenmaterial: Messing, minimiert die Reibung
  • Einfache Handhabung durch Gewindeschrauben mit Abreißkopf
  • Mit Zwischenwand
  • Spannungsbereich: 1 kV
  • Erfüllt die Anforderungen der Norm IEC 61238-1:2003

Schraubverbinder 1 kV, passend für Al- und Cu-Leiter der Klasse 1 und 2. Rundleiter 95-240 mm², Sektorleiter 120-240 mm². Beim Verbinden von Schirmleitern mit 29-146 mm² kommt die Einlage SC240/PEN zum Verbinden der Kupferabschirmung des Kabels zum Einsatz.

  • REACH
  • RoHS
  • SYSELP
  • CE
  • UKCA
In den Warenkorb Eine Produktbroschüre erstellen
Artikelnummer: 7320-011600
EAN: 7393487049307

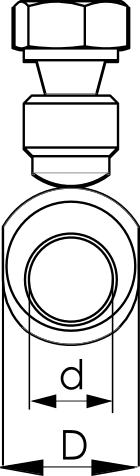

d (mm): 25
D (mm): 33,1

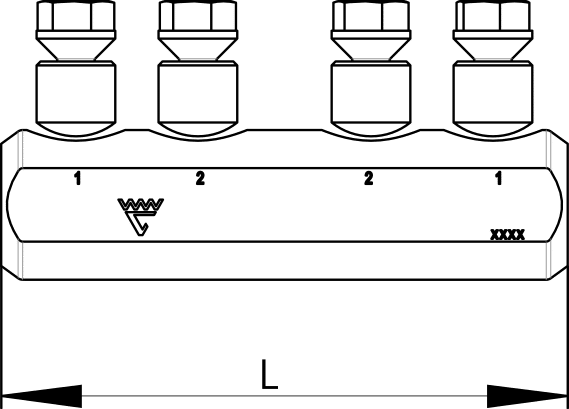

L (mm): 144
s (mm) - abisolierlänge: 70

Max. Spannung (kV): 1

Schirmleiter (mit Einlage), min. (mm²): 29-146 (SC240/PEN)
Schirmleiter (mit Einlage), max. (mm²): 29-146 (SC240/PEN)
Kabeltyp rund (mm²): 95-240
Kabeltyp Sektor (mm²): 120-240
Mit Abrisskopf: Ja
Nennquerschnitt Kupfer, RM, min. (mm²): 95
Nennquerschnitt Kupfer, RM, max. (mm²): 240
Nennquerschnitt Kupfer, RE, min. (mm²): 95
Nennquerschnitt Kupfer, RE, max. (mm²): 240
Nennquerschnitt Kupfer, SM, min. (mm²): 120
Nennquerschnitt Kupfer, SM, max. (mm²): 240
Nennquerschnitt Aluminium, RM, min. (mm²): 95
Nennquerschnitt Aluminium, RM, max. (mm²): 240
Nennquerschnitt Aluminium, RE, min. (mm²): 95
Nennquerschnitt Aluminium, RE, max. (mm²): 240
Nennquerschnitt Aluminium, SM, min. (mm²): 120
Nennquerschnitt Aluminium, SM, max. (mm²): 240
Nennquerschnitt Aluminium, SE, min. (mm²): 120
Nennquerschnitt Aluminium, SE, max. (mm²): 240
Anzahl pro Packung: 1

Nettogewicht (kg): 0.486
Verpackungshöhe (mm): 53
Verpackungstiefe (mm): 220
Verpackungsbreite (mm): 130
