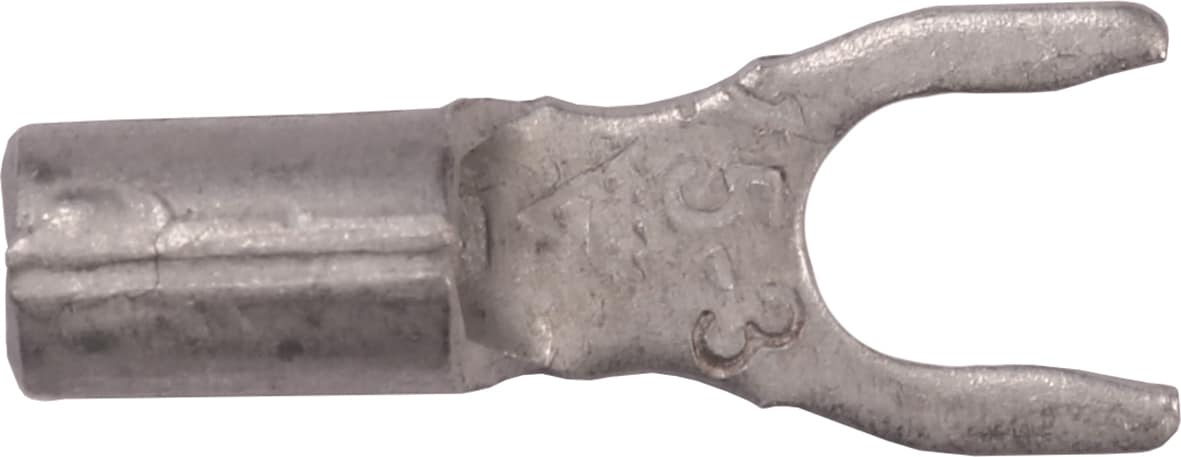

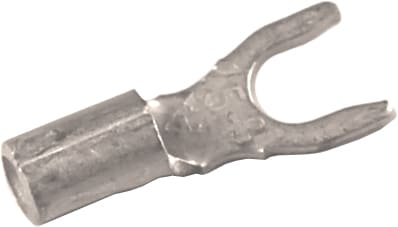

Gabelkabelschuhe 0,25-10 mm²

B1543G

  • Material: Cu 99,95 %, verzinnt, Hals hartgelötet.

Unisolierter Ringkabelschuh für Kabel mit 0,75-1,5 mm². Verwendung mit dem zertifizierten Werkzeug DKB0325 oder DKB0760.

  • REACH
  • RoHS
  • SYSELP
  • CE
  • UKCA
In den Warenkorb Eine Produktbroschüre erstellen
Artikelnummer: 7258-273500
EAN: 7393487004023

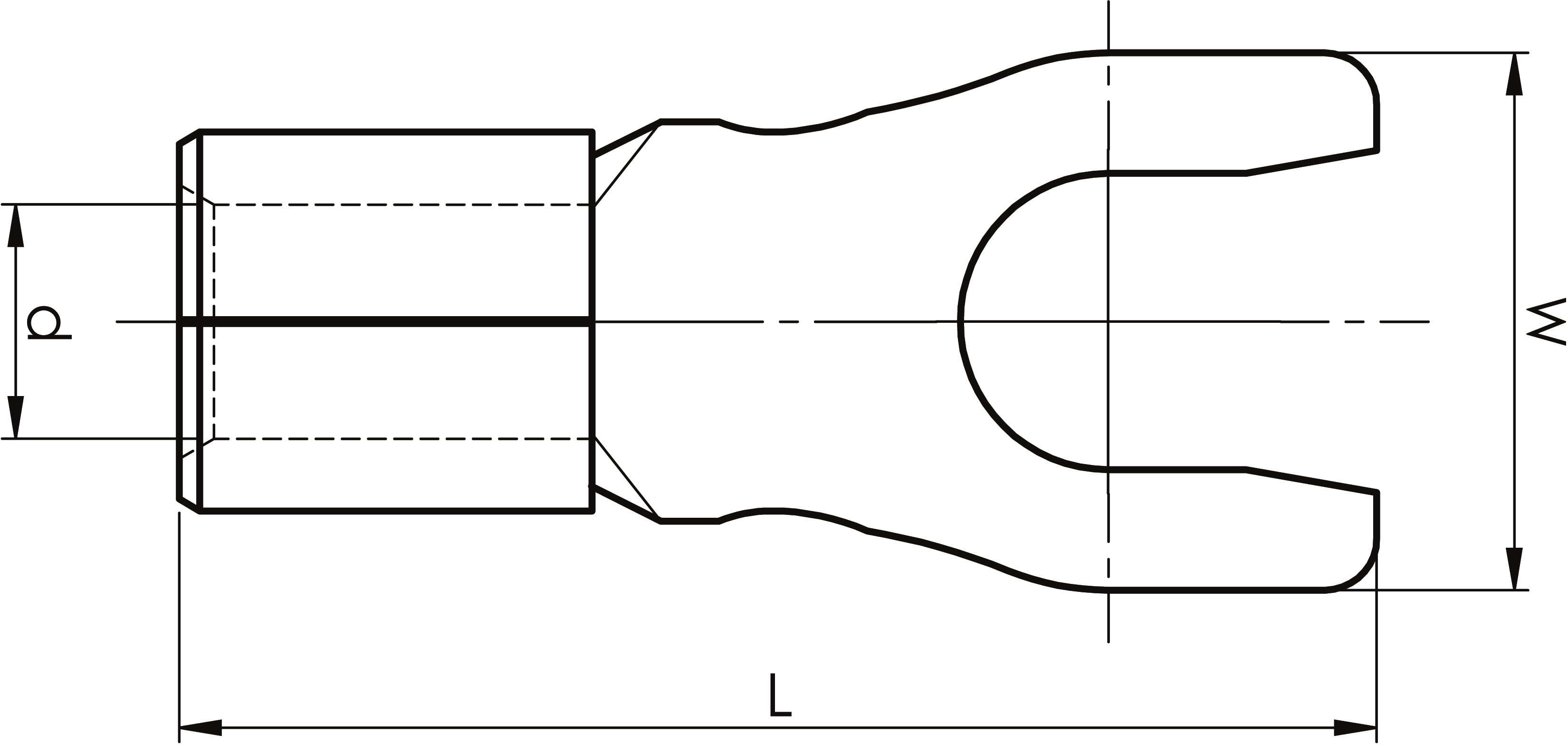

W (mm): 7
d (mm): 1.8
L (mm): 16.2
t (mm) - materialstärke: 0.7
s (mm) - abisolierlänge: 7

Schraube: M4
Halstyp: Brazed

AWG/MCM Cu: (18) - 16 AWG
mm² Cu: 0,75-1,5
Oberflächenbehandlung: Verzinnt
Isolierung: EV000494
Flanschform: Gabelform
Werkstoff: Kupfer
Anschlussgewindemaß metrisch (M): 4
AWG-Bereich, min.: 18
AWG-Bereich, max.: 16
Nennquerschnitt, min. (mm²): 0.75
Nennquerschnitt, max. (mm²): 1.5
Anzahl pro Packung: 100

Nettogewicht (kg): 0.0006
Verpackungshöhe (mm): 100
Verpackungstiefe (mm): 60
Verpackungsbreite (mm): 22
