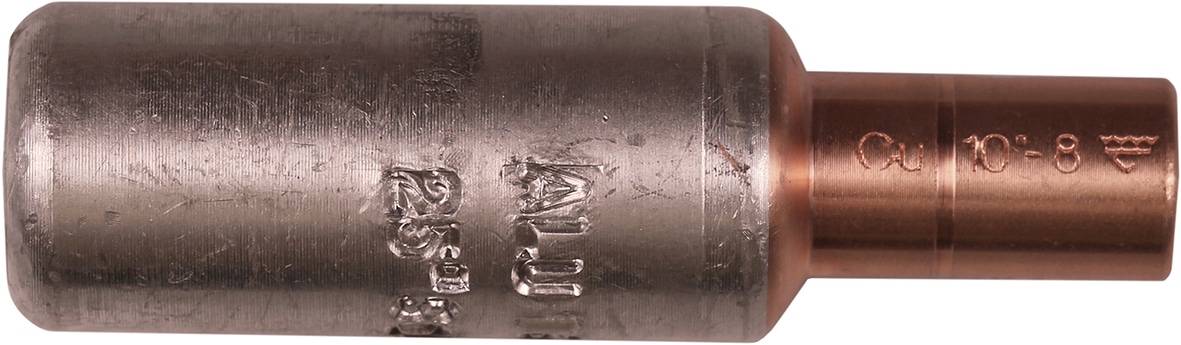

Siirtymäjatkosholkit, alumiinijohdin 16 - 95 mm² yhtenäiseen kuparijohtimeen 10 mm²

AKS16-10S

  • Siirtymäjatkos harvasäikeisestä alumiinijohtimesta yhtenäiseen kuparijohtimeen 10 mm² (esim. Excel, Excelett).
  • Sekä Al- että Cu-liitoksiin tarvitaan kaksi puristusta.

AlCu-jatkosholkki alumiinijohtimesta kuparijohtimeen, harvasäikeiselle alumiinikaapelille 16 mm² tai yhtenäiselle alumiinikaapelille 25 (16) mm² sekä yhtenäiselle kuparikaapelille 10 mm². Kuparijohtimen kuusikulmapuristuksessa leuat asetetaan merkkiuran ja ulkoreunan väliin. Käytetään Elpressin sertifioidun järjestelmän V1300 tai V250 kanssa.

  • REACH
  • RoHS
  • SYSELP
  • CE
  • UKCA
Lisää ostoskoriin Laatia tuoteseloste
Tuotenumero: 7333-407000
EAN: 7393487020634

s1 (mm): 33
d (mm): 5.9
D (mm): 13
L (mm): 64.5
d1 (mm): 4.5
D1 (mm): 7
s (mm) - kuorintapituus: 29

AWG/MCM Säikeinen Al: 6 AWG
AWG/MCM Kiinteä Al: 4 AWG
AWG/MCM Cu: 8 AWG
mm² Säikeinen Al: 16
mm² Kiinteä Al: 25
mm² Cu: 10
Öljyn pysäytys/keskipalkki: Kyllä
Jännitetaso : Muu
Materiaali: Alumiini / kupari
Poikkileikkauksen muoto: Pyöreä/sektorimainen
Nimellispoikkileikkaus alumiini, SE, min. (mm²): 25
Nimellispoikkileikkaus alumiini, SE, maks. (mm²): 25
Nimellispoikkileikkaus alumiini, RM/SM, maks. (mm²): 16
Kappaletta per pakkaus: 48

Nettopaino (kg): 0.019
Pakkauksen korkeus (mm): 87
Pakkauksen syvyys (mm): 141
Pakkauksen leveys (mm): 86



Löydä helposti juuri oikea työkalu liitoksellesi



Elpressin ”Työkaluhaku” -toiminnolla saat tietoja siitä, mitä leukoja, tuurnia, matriiseja, puristustyökaluja ja pumppuja voi käyttää yhdessä, jotta saadaan System Elpress kosketuspuristus.
